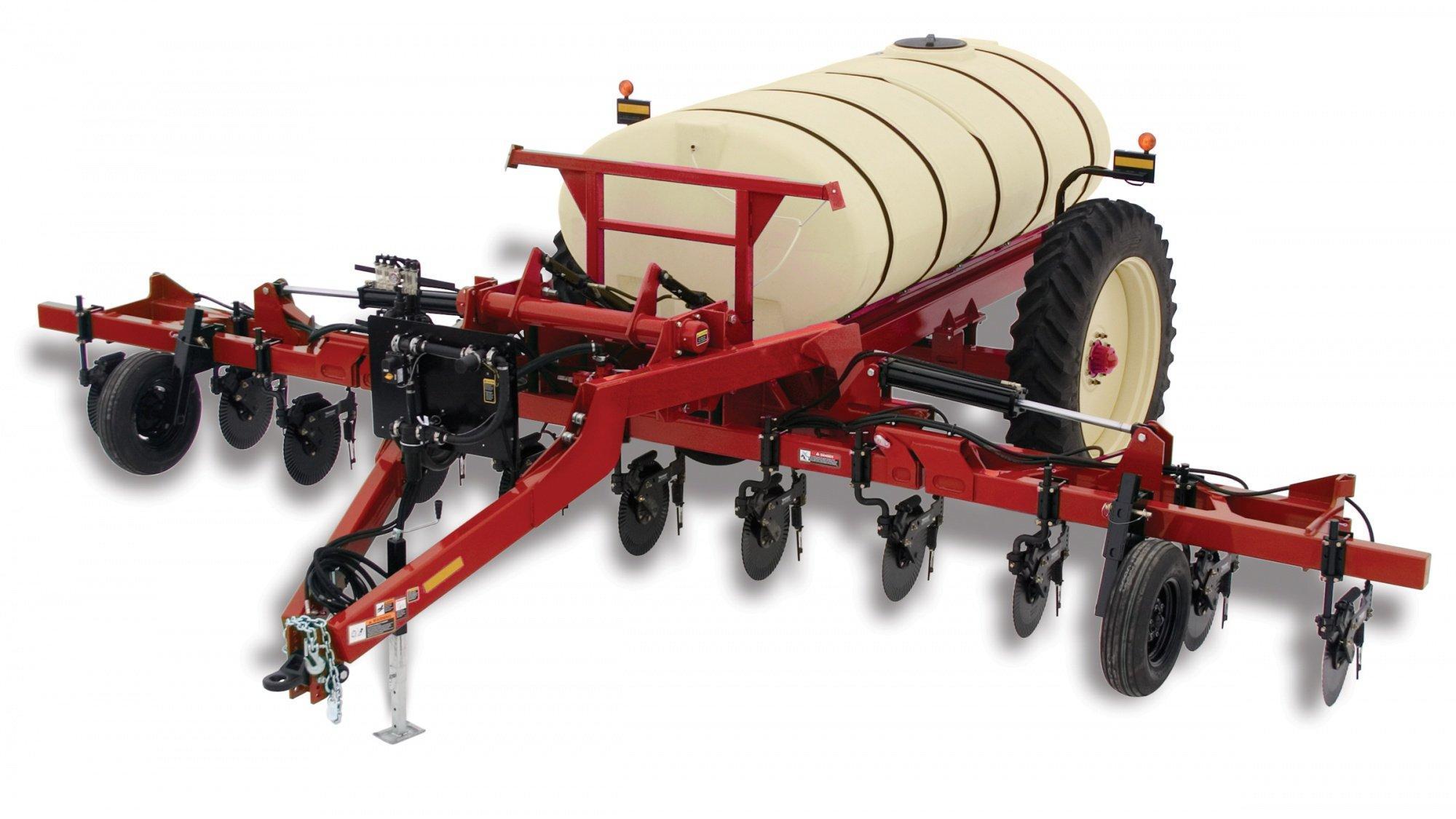

Аппликатор-растениепитатель жидкими удобрениями RSM AF-3800
Аппликатор-растениепитатель предназначен для внесения жидких минеральных удобрений под пропашные культуры: подсолнечник, кукурузу, сахарную свеклу (корневая подкормка). Внутрипочвенное внесение жидких минеральных удобрений аппликатором-растениепитателем RSM AF-3800 позволяет значительно повысить их эффективность, особенно при засухе.
Аппликаторы для внесения удобрений моделей AF-3800 имеют впечатляющий клиренс в 43 см, что позволяет работать даже с высокими всходами. Передовая компоновка и легкость эксплуатации делают аппликаторы Ростсельмаш одними из лучших среди доступных на рынке.
Преимущества использования аппликаторов
- Жидкие удобрения легко достигают корней, усиливая рост корневой системы, что улучшает усвоение других питательных веществ и микроэлементов и более прочный стебель.
- Возможность использования других питательных веществ, таких как сера.
- Относительно больший период для внесения удобрения, лучший результат усвоения удобрений в засуху.
- Исключение вероятности химического ожога, даже при высоких дозах (по сравнению с листовой подкормкой), никакого избытка питательных веществ.
- Значительно меньше потери ДВ по сравнению с поверхностным внесением, что позволяет сократить количество вносимого удобрения на 15-20%.
- Возможность внесения точного количества удобрений как при малых, так и при высоких дозах.
- Снижение производственных затрат на хранение, доставку на поле, заправку.
Комплектация
- Бак емкостью 3800 л.
- Ширина захвата 8,5 м.
- Шины и диски 320/85 R38 либо 270/95 R38
- Система мониторинга вылива коллектора Redball
- Мембранный обратный клапан в линии вылива
- Заправочная горловина бака рабочего раствора 7,6 см обеспечивает быстрое заполнение
- Бак пресной воды для мытья рук 34 л.
- Механические замки цилиндра в транспортном положении обеспечивают безопасность транспортировки
- Сцепное устройство с цепями безопасности
- Регулируемая ширина колеи 2,7-2,8 м.
Качественные преимущества аппликаторов RSM AF-3800
Простая в освоении гидравлическая система
Для полного управления гидравлической системой требуются всего три распределительных клапана трактора. Транспортный режим - раскладывание/складывание рабочего бруса, полевой режим - подъем/опускание рабочего бруса и насос подачи продукта - система подачи жидкости. Просто отрегулируйте скорость гидравлического потока в тракторе и скорость сброса на рабочем брусе для оптимальной производительности. Такая простая в работе компоновка исключает необходимость установки электронных магнитных клапанов и электрических/гидравлических средств управления из кабины.
Просвет под рамой
Аппликаторы серии RSM AF-3800 обеспечивают гибкость внесения удобрений и отличный клиренс, не повреждающий растения. Большой просвет под рамой позволяет своевременно и эффективно вносить удобрения, что повышает урожайность.
Рама и рабочий брус
В серии AF-3800 используется прочная двойная главная рама размером 4 x 4 и двухцилиндровый подъемник, что повышает надежность изделия. Прижимная гидросистема обеспечивает стабильное заглубление аппликатора, что обеспечивает равномерную норму внесения.
Колтеры с ножом
Модификация с 11 колтерами – позволяет обрабатывать 6, 8, 10, 12 рядков для междурядья 70 см.
Модификация с 17 колтерами – позволяет обрабатывать до 12 рядков для междурядья 70 см., а так же до 16 рядков для междурядья 45 см.
Колтеры используемые в аппликаторах обладают следующими преимуществами:
- Параллельный рычаг сцепления
- Волнистое режущее лезвие 51 см
- Давление 63 кг/см
- Износоустойчивый наконечник заднего ножа
Центробежный насос Ace с гидравлическим приводом
Литой стальной корпус и силиконо–керамические сальники вала обеспечивают хорошее сопротивление износу, долгий срок службы. Отсутствие клапанной части в насосе, делает его менее восприимчивым к качеству очистки заправляемой воды, что немаловажно в условиях забора воды из природных источников.
Производительность насоса с приводом от гидромотора до 511 л/мин, максимальное давление 8,3 bar.
Панель управления
Компьютер внесения фирмы Raven прост в использовании, достаточно несколькими лёгкими нажатиями клавиш установить необходимую норму внесения жидких удобрений и компьютер автоматически будет её поддерживать с высокой точностью в широком диапазоне изменения скорости. Расходомер потока турбинного типа, регулирующий клапан с электроприводом, а также дополнительные датчики скорости позволяют осуществлять идеальную точность контроля внесения.
Дополнительный бак
В соответствии с требованиями по безопасности при проведении работ с химическими веществами на аппликаторе размещается емкость с чистой водой объемом 34 литра для мытья рук, промывания глаз и полости рта.
Модель RSM AF-3800/17 JB оснащен насосом с приводом от колеса
Двойной поршневой насос CDS-John Blue – 259л/мин 9,0 Bar, с механическим приводом от колеса обеспечивает постоянную норму внесения на гектар вне зависимости от изменения скорости, что обеспечивает работу аппликатору в независимости от качества сигналов GPS, датчика скорости и работоспособности гидравлики трактора, что позволяет агрегтироваться с любыми тракт
Технические характеристики
| Модель | RSM AF-3800/17 | AF-3800/17 JB |
| Насос, тип, л/мин, давление, Bar | Центробежный насос Ace – 500 л/мин, 8,3 Bar, гидравлический привод от гидросистемы трактора | Двойной поршневой насос CDS-John Blue – 259 л/мин 9,0 Bar, механический привод от колеса |
| Контроль вылива | Контроллер внесения Raven SCS-450, работающий от датчики скорости установленный на колесе или по сигналам GPS | Механическое управление потоком от привода колеса |
| Размер бака | 3800 литров, коробчатый сток глубиной 10 см. | |
| Навесной брус | - Двухцилиндровое устройство регулировки высоты - Двойная рама 4 x 4 |
|
| Размер шин | 320/85R38 или 270/95R38 | |
| Ширина колеи, м. | Регулируемая ось 2,7/28 | |
| Ширина захвата, м. | 8,5 | |
| Аппликаторы (колтеры с ножами), шт. | 17 | |
| Диаметр колтера, мм | 510 | |
| Просвет под брусом, м. | 0,43 | |
| Диапазон нормы внесения (при скорости 10 км/ч), л/га | 100-400 | |
| Диапазон глубины внесения, мм | 50 - 120 | |
| Транспортная ширина, м. | 4,52 | |
| Транспортная высота, м. | 3,48 | |
| Транспортная длина, м. | 5,11 | |
| Бак пресной воды для мытья рук, л. | 34 | |
| Заправочная горловина бака рабочего раствора, см. | 7,6 | |
| Масса, кг - конструкционная - эксплуатационная |
2450 9662 |
|
