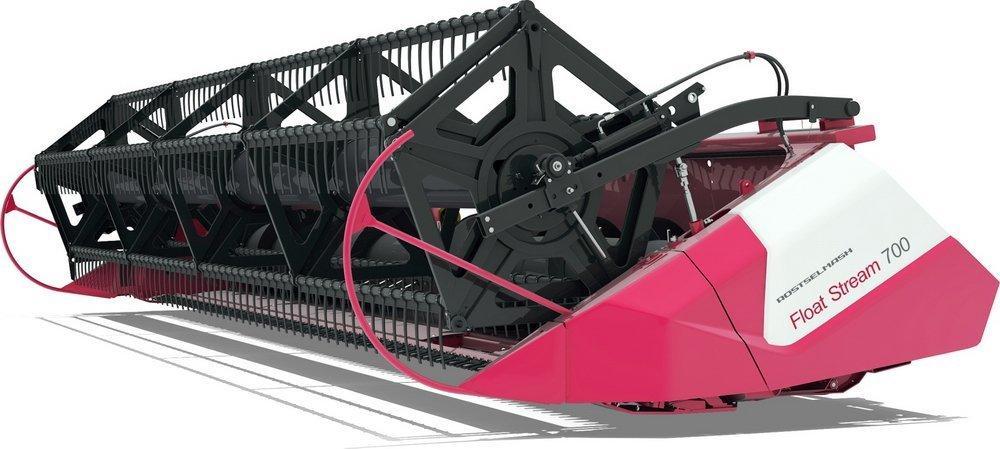

Жатки низкого среза универсальные Float Stream
Унифицированные с моделью POWER STREAM жатки низкого среза FLOAT STREAM обеспечивают скашивание зерновых, колосовых, крупяных, зернобобовых культур и льна. Минимальное расстояние от поверхности поля до режущих элементов позволяет особенно эффективно убирать полеглые растения, а также сою или нут с низким расположением первых бобов. «Плавающий нож» жатки производит скашивание на высоте 30 мм, хорошо адаптируясь к рельефу любой сложности, как в продольном, так и в поперечном направлениях.
Благодаря механизму копирования поверхности Float Stream исключают проблему механического травмирования зерен. Эргономичное днище, состоящее из ряда пружинных щитков, реагирует на любые изменения рельефа, а специальные электронные датчики, передают информацию на комбайн, оборудованный электрогидравлической системой копирования поверхности (СКРП).
Широкий модельный ряд (5, 6, 7, 9 или 11 метров) позволяет подобрать оптимальную жатку под имеющийся комбайн и агрофон убираемого поля. Для мягкого подъема стеблей полеглых, спутанных, прибитых градом зерновых и зернобобовых культур рекомендуется использовать комплект стеблеподъемников, поставляемый по отдельному заказу.
Особенностью комбайновой уборки сои является необходимость скашивать ее на низком срезе и на влажной мягкой почве. Float Stream прекрасно справляется с этой задачей, благодаря опорным башмакам с накладками из полиамида, расположенным по всей площади днища жатки, гибкому (плавающему) ножу и механизмам копирования поверхности.
Жатка предназначена для агрегатирования как с самоходными зерноуборочными комбайнами Rostselmash, так и с комбайнами импортного производства.
Опции:
- Комплект стеблеподъемников
Качественные преимущества унифицированной жатки низкого среза Float Stream
| Универсальность Требования, предъявляемые к уборке зерновых культур, отличаются от требований к зернобобовым, ввиду их биологических отличий. Возможность работы в двух режимах: «плавающем» и «жестком» - позволяет адаптировать жатку к различным условиям уборки и особенностям агрокультур. |
| Надежность Пластиковые пальцы, установленные на граблинах мотовила, уменьшают вероятность выхода из строя режущего аппарата при работе жатки в режиме с «плавающим» ножом. |
| Долговечность Привод режущего бруса – ременной контур с качающимся приводным валом. Такая простая и надежная конструкция снижает нагрузки на редуктор привода ножа, увеличивает долговечность ремня и редуктора. |
| Широкий диапазон копирования Режущий аппарат, установленный на подпружиненных рычагах в режиме с гибким («плавающим») ножом, способен копировать рельеф поля в диапазоне до 100 мм, повторяя все его неровности, что минимизирует потери. |
| Защита от повреждений Особая форма камнеотбойников облегчает движение скошенной массы и улучшает копирование поверхности почвы, предотвращая забивание и повреждение сегментов режущего аппарата и копирующего днища. |
| Надежный срез На жатке установлен режущий аппарат и планетарный редуктор Schumacher, который обеспечивает надежный срез даже при влажной уборке. Сегменты ножей легко заменяются без демонтажа всего режущего аппарата. |
| СКРП Система копирования рельефа поля (СКРП) – осуществляется с помощью установленных датчиков к «щупам» системы копирования жатки. Они передают изменение напряжения при копировании в бортовой компьютер комбайна, который управляет гидроцилиндрами, установленными на наклонной камере. |
| Удобство настройки СКРП Для снижения затрат времени на изменение режима работы СКРП из «соевого» в «зерновой» и обратно, осуществляется при помощи переключателя, расположенного на ветровом щите жатки. На крышке нанесены положения: «С» - соевый «З» - зерновой Это несомненно облегчает эксплуатацию машины. |
| Адаптация к скорости Установлен гидропривод мотовила с функцией синхропривода (для линейки комбайнов РСМ), что дает возможность автоматически изменять обороты мотовила в зависимости от скорости движения комбайна. Это решение гарантирует уверенную и равномерную подачу массы в наклонную камеру комбайна. |
| Уборка льна Жатка может применяться для уборки льна при оснащении режущего механизма специальным дополнительным комплектом (опционально), включающим сегмент с гладкой кромкой ножа. |
Технические характеристики
| Модель Float Stream | FS-500 | FS-600 | FS-700 | FS-900 | FS-1074 |
| Ширина захвата (конструкционная), мм | 5 000 | 6 000 | 7 000 | 9 000 | 10 740 |
| Масса сухой жатки (конструкционная), не более, кг | 1 700 | 1 950 | 2 350 | 2 800 | 3 200 |
| Рабочая скорость движения, км/ч, до - в режиме «с жестким ножом»; - в режиме «с плавающим ножом» |
9 7 |
||||
| Установочная высота среза «жестким» ножом, мм | 40-100-140 | ||||
| Минимальная установочная высота среза при уборке сои, мм | 30 | ||||
| Диапазон копирования режущего аппарата относительно каркаса, мм | от 0 до 160 | ||||
| Габаритные размеры жатки в рабочем положении, мм, не более | |||||
| -длина | 3200 | ||||
| -ширина | 5 500 | 6 500 | 7 500 | 9 500 | 11 240 |
| -высота | 2 400 | ||||
| Частота вращения мотовила, об/мин | 14…55 | ||||
| Мотовило | Лопастное, эксцентриковое с пружинными пальцами | ||||
| Управление рабочими органами жатки: - подъем и опускание жатки; - вертикальное и горизонтальное перемещение мотовила; - изменение частоты вращения мотовила |
Электрогидравлическое (с рабочего места комбайнера) |
||||
| Делители | Прутковые | ||||
| Автоматическое копирование рельефа поля в поперечном и продольном направлениях | Рычажно-пружинным механизмом уравновешивания или СКРП | ||||
